Phân loại：Đầu nối thương hiệu

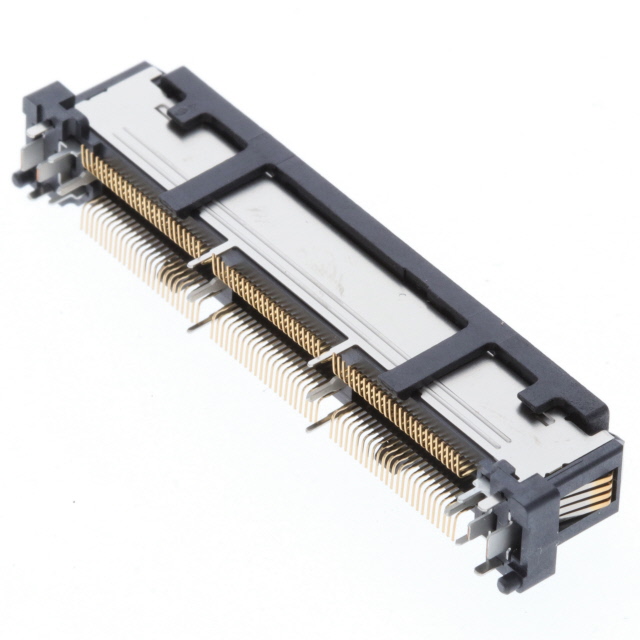

 | 制造商 | JAE |
| 制造商料号 | WD2M144WB2R300 | |
| 产品描述 | CONN PLUG 144POS SMD GOLD,148（144 + 4 电源） 位置 连接器 插头，外罩触点 表面贴装型 镀金 |
JAE WD2M144WB2R300连接器产品属性：
| 类型 | 描述 |
| 类别 | 连接器，互连器件 |
| 矩形连接器 | |
| 阵列，边缘型，夹层式（板对板） | |
| 制造商 | JAE Electronics |
| 系列 | WD2 |
| 连接器类型 | 插头，外罩触点 |
| 针位数 | 148（144 + 4 电源） |
| 间距 | 0.020"（0.50mm） |
| 排数 | 2 |
| 安装类型 | 表面贴装型 |
| 特性 | 板导轨，固定焊尾 |
| 触头表面处理 | 镀金 |
| 触头表面处理厚度 | 11.8µin（0.30µm） |
| 板上高度 | 0.413"（10.50mm） |
| 基本产品编号 | WD2M144W |
JAE WD2M144WB2R300连接器产品(系列)简介：
JAE Electronics的WD2系列矩形连接器是一款高密度、稳定可靠的板对板连接器，适用于各种精密电子设备。该连接器采用插头外罩触点设计，具有148个针位（包括144个信号针和4个电源针），针距为0.020英寸（0.50mm），非常适合高密度电路板的需求。其安装方式为表面贴装型，便于实现紧凑且高效的电路设计。WD2系列连接器的触头表面经过镀金处理，镀金厚度为11.8µin（0.30µm），提供了优异的导电性能和抗氧化能力，确保连接稳定可靠，适应各种复杂的工作环境。此外，连接器还配备板导轨和固定焊尾特性，便于安装并增强机械连接的稳定性。其板上高度为0.413英寸（10.50mm），为电路板设计提供了灵活性。WD2系列适用于通信设备、消费电子、工业控制等领域，提供高性能、高可靠性的连接解决方案。该产品目前在售，适合大批量生产使用，满足严苛的工程需求。
JAE WD2M144WB2R300连接器文档与媒体：
| 资源类型 | 链接 |
| 规格书 | 请联系文章页下联系人索取 |
JAE WD2M144WB2R300连接器正品|替代品相关说明：
我们专注于 (JAE) 品牌连接器的现货供应，致力于为客户提供优质、可靠的连接解决方案。我们的产品包括原装正品和高性能替代品，经过严格测试，确保稳定性与效率。欢迎通过文档页下面联系方式与我们联络！
