Phân loại：Đầu nối thương hiệu

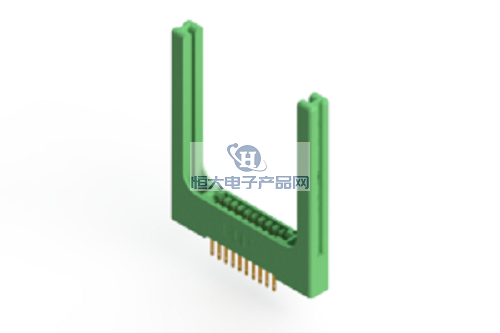

Đầu nối EDACEDAC Canada/Đầu nối cạnh thẻ dòng EDACEDAC 346 là: Đầu nối màu xanh lá cây 0,125 inch (3,175 mm) pitch 0,250 inch (6,35 mm) pitch hàng 0,600 inch (15,24 mm) chiều cao chất cách điện. Các tính năng chính của nó là: 0,125 inch (3,175 mm) khoảng cách tiếp điểm x khoảng cách hàng 250 inch (6,35 mm); Chấp nhận bảng mạch in có độ dày danh nghĩa 0,062 inch (1,57 mm); Chất cách điện hồ sơ cao, 0,600 inch (15,24 mm); Các tùy chọn kết thúc tiếp xúc bao gồm dây đuôi bảng mạch in, cuộn dây, uốn 90 độ và uốn bảng mở rộng; Cấu hình hàng đơn hoặc hàng đôi; Nhiều tùy chọn lắp đặt, phẳng hoặc bù đắp; Chấp nhận các phím phân cực tiếp xúc và tiếp xúc; Hướng dẫn thẻ lắp ráp sẵn có sẵn; Lỗ định vị cuộn dây tự động.
1. Chi tiết hiệu suất sản phẩm chính của đầu nối cạnh thẻ EDACEDAC Canada/Yade Electronics 346 series:
| Tính năng | Đặc điểm kỹ thuật |
| 0.125 "(3.175 mm) Khoảng cách liên hệ X. 250 inch (6,35 mm) khoảng cách hàng | Vật liệu cách nhiệt: UL 94V-0 Polyester nhiệt dẻo |
| Chấp nhận bảng mạch in có độ dày danh nghĩa 0,062 inch (1,57 mm) | Vật liệu liên hệ: Hợp kim đồng |
| Chất cách điện hồ sơ cao, 0,600 inch (15,24 mm) | Mạ tiếp xúc: mạ vàng ở khu vực phù hợp, mạ thiếc ở đuôi, mạ niken ở đáy |
| Các tùy chọn kết thúc liên lạc bao gồm dây đuôi bảng mạch in, cuộn dây, uốn 90 độ và uốn bảng mở rộng | Dòng điện định mức: 3 amps |
| Cấu hình hàng đơn hoặc hàng đôi | Điện trở tiếp xúc: Lớn hơn 10 milliohm |
| Nhiều tùy chọn lắp đặt, lug phẳng hoặc bù đắp | Điện áp chịu đựng điện môi: 1500 VAC rms giữa các tiếp điểm liền kề ở mực nước biển |
| Chấp nhận các phím phân cực tiếp xúc và tiếp xúc | Điện trở cách điện: tối thiểu 5000 Mohm |
| Hướng dẫn thẻ lắp ráp sẵn có sẵn | Nhiệt độ hoạt động: -40 độ C đến + 105 độ C |
| Lỗ định vị cuộn dây tự động | Lực chèn: Lớn hơn 16 oz (4,45 N) cho mỗi cặp tiếp điểm khi thử nghiệm với đồng hồ dày 0,070 inch (1,78 mm) |
| Tuân thủ RoHS và chứng nhận UL | Lực kéo: Lực kéo tối thiểu cho mỗi cặp tiếp điểm là 1oz (0,28N) khi thử nghiệm với đồng hồ đo dày 0,054 inch (1,37 mm) |
------------------------------------------------------------------------------------------------
2. Đầu nối EDACEDAC Canada/Yade Electronics 346 series đầu nối cạnh thẻ số vật liệu chính/bảng mẫu:
| 346-005-500-101 | 346-005-500-604 | 346-005-520-107 | 346-005-520-658 | 346-005-521-602 |
| 346-005-500-102 | 346-005-500-607 | 346-005-520-108 | 346-005-520-678 | 346-005-521-603 |
| 346-005-500-103 | 346-005-500-608 | 346-005-520-112 | 346-005-521-101 | 346-005-521-604 |
| 346-005-500-104 | 346-005-500-612 | 346-005-520-158 | 346-005-521-102 | 346-005-521-607 |
| 346-005-500-107 | 346-005-500-658 | 346-005-520-602 | 346-005-521-103 | 346-005-521-608 |
| 346-005-500-108 | 346-005-500-678 | 346-005-520-603 | 346-005-521-104 | 346-005-521-612 |
| 346-005-500-112 | 346-005-520-101 | 346-005-520-604 | 346-005-521-107 | 346-005-521-658 |
| 346-005-500-158 | 346-005-520-102 | 346-005-520-607 | 346-005-521-108 | 346-005-521-678 |
| 346-005-500-602 | 346-005-520-103 | 346-005-520-608 | 346-005-521-112 | 346-005-522-101 |
| 346-005-500-603 | 346-005-520-104 | 346-005-520-612 | 346-005-521-158 | 346-005-522-102 |
------------------------------------------------------------------------------------------------
3. Đầu nối EDAC Canada--Đầu nối cạnh thẻ dòng EDAC Canada/Yade Electronics 346 Người bán sản phẩm này:
Đại lý bán [Đầu nối EDAC Canada-Đầu nối cạnh thẻ dòng EDAC Canada/Yade Electronics 346] và tất cả các sản phẩm đầu nối (số vật liệu/model) trong danh sách bảng ở mục 2; Nếu bạn muốn mua hoặc tìm hiểu những giải pháp sản phẩm dây nịt đầu nối và cáp mà chúng tôi có thể cung cấp, vui lòng liên hệ với chúng tôi thông qua các phương pháp sau.
