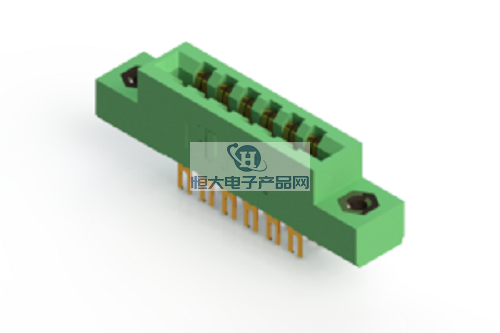

Đầu nối EDACEDAC Canada/Yade Electronics 315 series đầu nối cạnh thẻ là: đầu nối cạnh thẻ màu xanh lá cây 0,156 inch (3,96 mm) pitch 0,140 inch (3,56 mm) pitch hàng 0,470 inch (11,94 mm) chiều cao chất cách điện; Các tính năng chính của nó là: khoảng cách tiếp điểm 0,156 inch (3,96 mm) x khoảng cách hàng 140 inch (3,56 mm), chấp nhận bảng mạch in có độ dày danh nghĩa 0,062 inch (1,57 mm), chất cách điện hồ sơ thấp, 0,470 inch (11,94 mm), các tùy chọn kết thúc tiếp xúc bao gồm đuôi bảng mạch in, lỗ dây, uốn tấm mở rộng, cấu hình hàng kép, nhiều tùy chọn lắp đặt, chấp nhận phím phân cực tiếp xúc và tiếp xúc, có sẵn hướng dẫn thẻ lắp ráp sẵn.
1. Chi tiết hiệu suất sản phẩm chính của đầu nối cạnh thẻ EDACEDAC Canada/Yade Electronics 315 series:
| Tính năng | Đặc điểm kỹ thuật |
| 0.156 "(3.96mm) Khoảng cách tiếp xúc X. Khoảng cách hàng 140 inch (3,56 mm) | Vật liệu cách nhiệt: UL 94V-0 Polyester nhiệt dẻo |
| Chấp nhận bảng mạch in có độ dày danh nghĩa 0,062 inch (1,57 mm) | Vật liệu liên hệ: Hợp kim đồng |
| Chất cách điện hồ sơ thấp, 0,470 inch (11,94 mm) | Mạ tiếp xúc: mạ vàng ở khu vực phù hợp, mạ thiếc ở đuôi, mạ niken ở đáy |
| Các tùy chọn kết thúc tiếp xúc bao gồm đuôi bảng mạch in, lỗ dây, uốn bảng mở rộng | Dòng điện định mức: 5 amps |
| Cấu hình hai cột | Điện trở tiếp xúc: Lớn hơn 10 milliohm |
| Nhiều tùy chọn cài đặt | Điện áp chịu đựng điện môi: 1800 VAC rms giữa các tiếp điểm liền kề ở mực nước biển |
| Chấp nhận các phím phân cực tiếp xúc và tiếp xúc | Điện trở cách điện: tối thiểu 5000 Mohm |
| Hướng dẫn thẻ lắp ráp sẵn có sẵn | Nhiệt độ hoạt động: -40 độ C đến + 105 độ C |
| Tuân thủ RoHS và chứng nhận UL | Lực chèn: Lớn hơn 16 oz (4,45 N) cho mỗi cặp tiếp điểm khi thử nghiệm với đồng hồ dày 0,070 inch (1,78 mm) |
| Lực kéo: Lực kéo tối thiểu cho mỗi cặp tiếp điểm là 1oz (0,28N) khi thử nghiệm với đồng hồ đo dày 0,054 inch (1,37 mm) |
------------------------------------------------------------------------------------------------
2. Đầu nối EDACEDAC Canada/Yade Electronics 315 series đầu nối cạnh thẻ số vật liệu chính/bảng mẫu:
| 315-012-500-201 | 315-012-520-201 | 315-012-521-201 | 315-012-555-201 | 315-012-556-201 |
| 315-012-500-202 | 315-012-520-202 | 315-012-521-202 | 315-012-555-202 | 315-012-556-202 |
| 315-012-500-203 | 315-012-520-203 | 315-012-521-203 | 315-012-555-203 | 315-012-556-203 |
| 315-012-500-204 | 315-012-520-204 | 315-012-521-204 | 315-012-555-204 | 315-012-556-204 |
| 315-012-500-207 | 315-012-520-207 | 315-012-521-207 | 315-012-555-207 | 315-012-556-207 |
| 315-012-500-208 | 315-012-520-208 | 315-012-521-208 | 315-012-555-208 | 315-012-556-208 |
| 315-012-500-212 | 315-012-520-212 | 315-012-521-212 | 315-012-555-212 | 315-012-556-212 |
| 315-012-500-258 | 315-012-520-258 | 315-012-521-258 | 315-012-555-258 | 315-012-556-258 |
| 315-012-500-268 | 315-012-520-268 | 315-012-521-268 | 315-012-555-268 | 315-012-556-268 |
| 315-012-500-278 | 315-012-520-278 | 315-012-521-278 | 315-012-555-278 | 315-012-556-278 |
------------------------------------------------------------------------------------------------
3. Đầu nối EDAC Canada--Đầu nối cạnh thẻ dòng EDAC Canada/Yade Electronics 315 Người bán sản phẩm này:
Đại lý bán [Đầu nối EDAC Canada-Đầu nối cạnh thẻ dòng EDAC Canada/Yade Electronics 315] và tất cả các sản phẩm đầu nối (số vật liệu/model) trong danh sách bảng ở mục 2; Nếu bạn muốn mua hoặc tìm hiểu những giải pháp sản phẩm dây nịt đầu nối và cáp mà chúng tôi có thể cung cấp, vui lòng liên hệ với chúng tôi thông qua các phương pháp sau.
