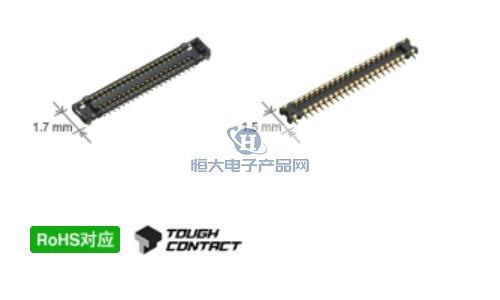

Đầu nối PanasonicPanasonic Bản nền dòng Panasonic Industrial S35 của Nhật Bản là đầu nối có khoảng cách hẹp cho FPC: kích thước nhỏ (rộng 1,7mm) đồng thời đạt được độ tin cậy kết nối và khả năng vận hành kết hợp; Các tính năng chính của nó là: hình dạng hẹp và dài: rộng 1,7mm; Cấu trúc chiều cao thấp: Chiều cao kết hợp 0,6mm/0,8mm; Thiết kế dài hẹp, chiều cao thấp và cấu trúc "TOUGH CONTACT" có thể thích ứng với nhiều môi trường khác nhau; Chiều cao kết hợp là 0,6mm và nó áp dụng [cấu trúc FINE FITTING] độc đáo của công ty để đạt được cảm giác cắm và rút thoải mái và lực rút cao đồng thời đảm bảo chiều cao thấp. Các ứng dụng chính là: thiết bị đầu cuối thiết bị đeo, điện thoại thông minh, thiết bị nghe.
1. Đầu nối PanasonicPanasonic Chi tiết hiệu suất sản phẩm chính của đầu nối pitch hẹp dòng Panasonic Industrial S35 của Nhật Bản cho FPC:
| Dự án | Hiệu suất | Điều kiện | |
| Đặc tính điện | Dòng điện định mức | 0.3A/thiết bị đầu cuối (tất cả các lõi tổng cộng dưới 5A) | |
| Điện áp định mức | 60V AC/DC | Áp dụng điện áp thông số kỹ thuật trong 1 phút và không có ngắn mạch hoặc hư hỏng dưới dòng điện phát hiện 1mA | |
| Chịu được điện áp | 150V AC 1 phút | ||
| Điện trở cách điện | Trên 1.000 MΩ (ban đầu) | Xác định trong 1 phút với megohmmeter DC250V | |
| Điện trở tiếp xúc | Dưới 90mΩ | Phương pháp đo điện trở tiếp xúc theo JIS C 5402 | |
| Dưới 90 mΩ (thiết bị đầu cuối tín hiệu) | |||
| Đặc tính cơ học | Lực chèn | h = 0,6mm, dưới 20 lõi: dưới 26,0N, trên 22 lõi: dưới 1,300N/lõi × số lõi (ban đầu), h = 0,8mm dưới 1,300N/lõi × số lõi (ban đầu) | |
| Lực kéo | 0.215N/lõi × số lõi trở lên | ||
| Đặc điểm môi trường | Sử dụng · Bảo quản · Vận chuyển | －55～＋85℃ | Không có đóng băng, ngưng tụ ở nhiệt độ thấp |
| Hiệu suất cuộc sống | Cuộc sống cắm và rút | 30 lần | Tần suất cắm và rút lặp đi lặp lại dưới 200 lần/giờ |
------------------------------------------------------------------------------------------------
2. Đầu nối PanasonicPanasonic Số vật liệu chính/bảng mẫu đầu nối pitch hẹp cho nền dòng Panasonic Industrial S35 của Nhật Bản cho FPC:
| AXG106144 | AXG120144 | AXG140144 | AXG154144 | AXG212224 |
| AXG110144 | AXG124144 | AXG144144 | AXG160144 | AXG216144 |
| AXG112144 | AXG124224 | AXG144224 | AXG206144 | AXG220144 |
| AXG112224 | AXG134144 | AXG150144 | AXG210144 | AXG224144 |
| AXG116144 | AXG134224 | AXG234224 | AXG230144 | AXG224224 |
| AXG230144 | AXG250144 | AXG240144 | AXG234144 | AXG240144 |
| AXG234144 | AXG254144 | AXG244144 | AXG234224 | AXG244144 |
| AXG244224 | AXG260144 |
------------------------------------------------------------------------------------------------
3. Đầu nối Panasonic của Nhật Bản--Đầu nối pitch hẹp Panasonic Nhật Bản Panasonic Industrial S35 series cho FPC Người bán sản phẩm này:
Đại lý bán [Đầu nối Panasonic Nhật Bản-Đầu nối pitch hẹp Panasonic Nhật Bản Panasonic Industrial S35 Series cho FPC] và tất cả các sản phẩm đầu nối (số vật liệu/model) trong danh sách bảng ở mục 2; Nếu bạn muốn mua hoặc tìm hiểu những giải pháp sản phẩm dây nịt đầu nối và cáp mà chúng tôi có thể cung cấp, vui lòng liên hệ với chúng tôi thông qua các phương pháp sau.
