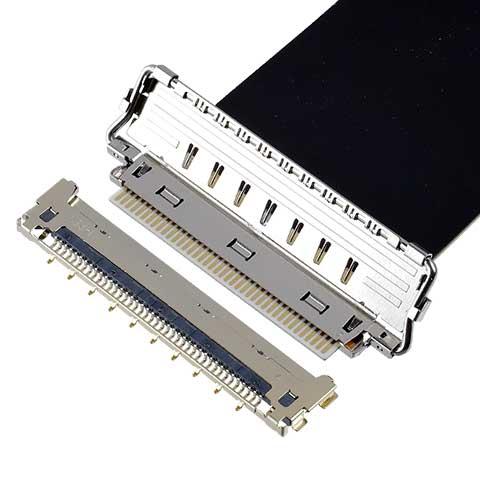

Đầu nối nam loại FPC dòng IPEX 0,4mm pitch 20856 có tấm che chắn EMI là: pitch 0,4mm, phương pháp cắm ngang, đầu nối nam loại FPC có tấm che chắn EMI và khóa cơ; Thiết kế nối đất đa điểm và che chắn đầy đủ của ® ZenShield ngăn chặn hiệu quả rò rỉ EMI; Vỏ khóa cơ học ngăn đầu nối khớp và rơi ra không hoàn toàn; Có nhiều sự kết hợp và kết hợp với dòng CABLINE ®-CA; Khoảng cách tiếp xúc (mm): 0,400; Chiều cao: 1.10 Max; Số Pin có sẵn: 40 50; Loại khớp: Đầu nối nam loại FPC ngang có tấm che chắn EMI.
1, Chi tiết sản phẩm chính của IPEX 0.4mm Pitch 20856 Series với EMI Shield Shield FPC Loại Đầu nối nam:

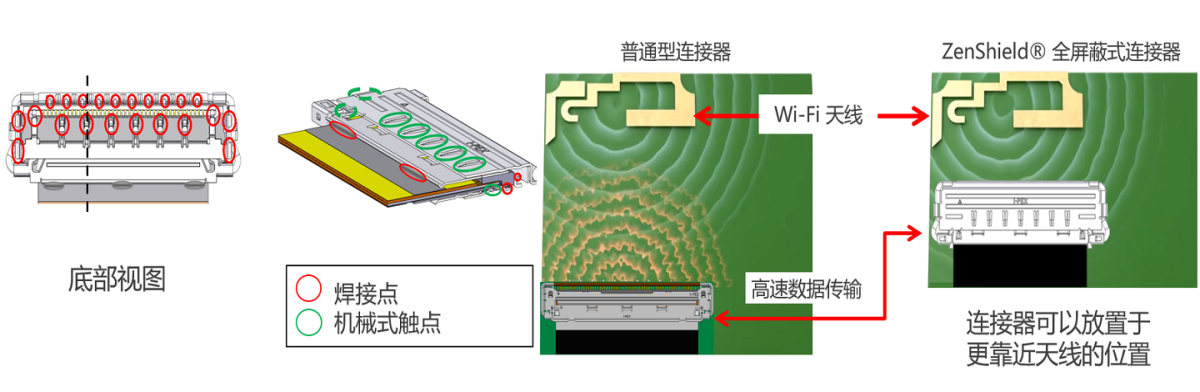

Thiết kế nối đất đa điểm và che chắn hoàn toàn của ® ZenShield ngăn chặn hiệu quả rò rỉ EMI:

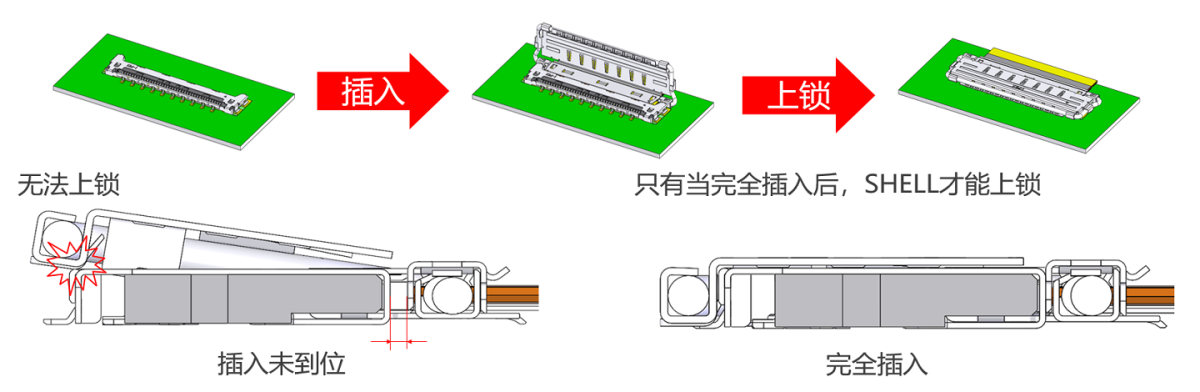

Vỏ khóa cơ giúp đầu nối không khớp và rơi ra hoàn toàn:

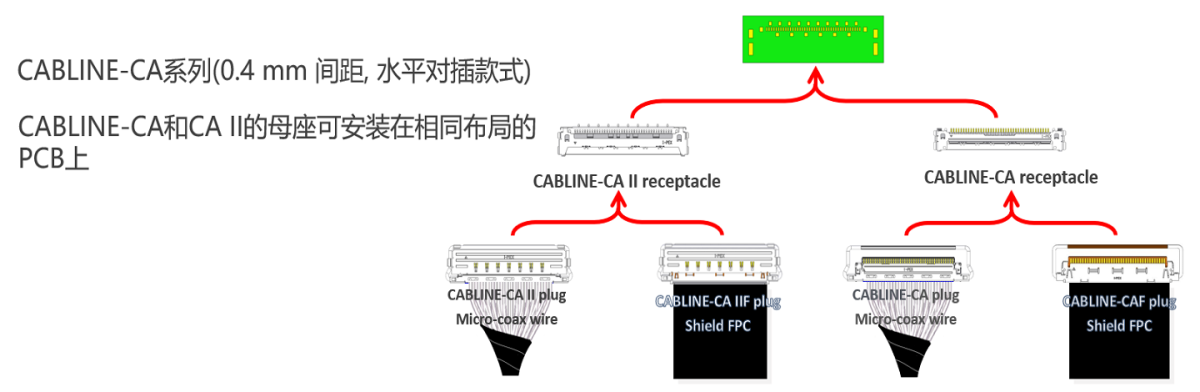

Có nhiều kết hợp với dòng CABLINE ®-CA:
------------------------------------------------------------------------------------------------
2. Các thông số kỹ thuật của IPEX 0.4mm pitch 20856 series FPC loại nam kết nối với EMI Shield:
| Loại chimeric | Cấp độ |
| Contact pitch | 0.40 mm |
| Height | 1.10 Max |
| Depth | 6.74 mm |
| Width Formula | 6.95 + (0.4 * ?p) mm |
| Pin count | 40 50 |
| Current rating | 0.3A / Signal pin |
| Full shielding (ZenShield®) | Yes |
| Mechanical lock | Yes |
| Shielded FPC / FFC | Yes |
| Other Features | Loại che chắn FFC/FPC khóa cơ lực giữ cao |
------------------------------------------------------------------------------------------------
3. Mẫu chính/số vật liệu chính của đầu nối nam FPC dòng IPEX 0,4mm pitch 20856 với tấm che chắn EMI:

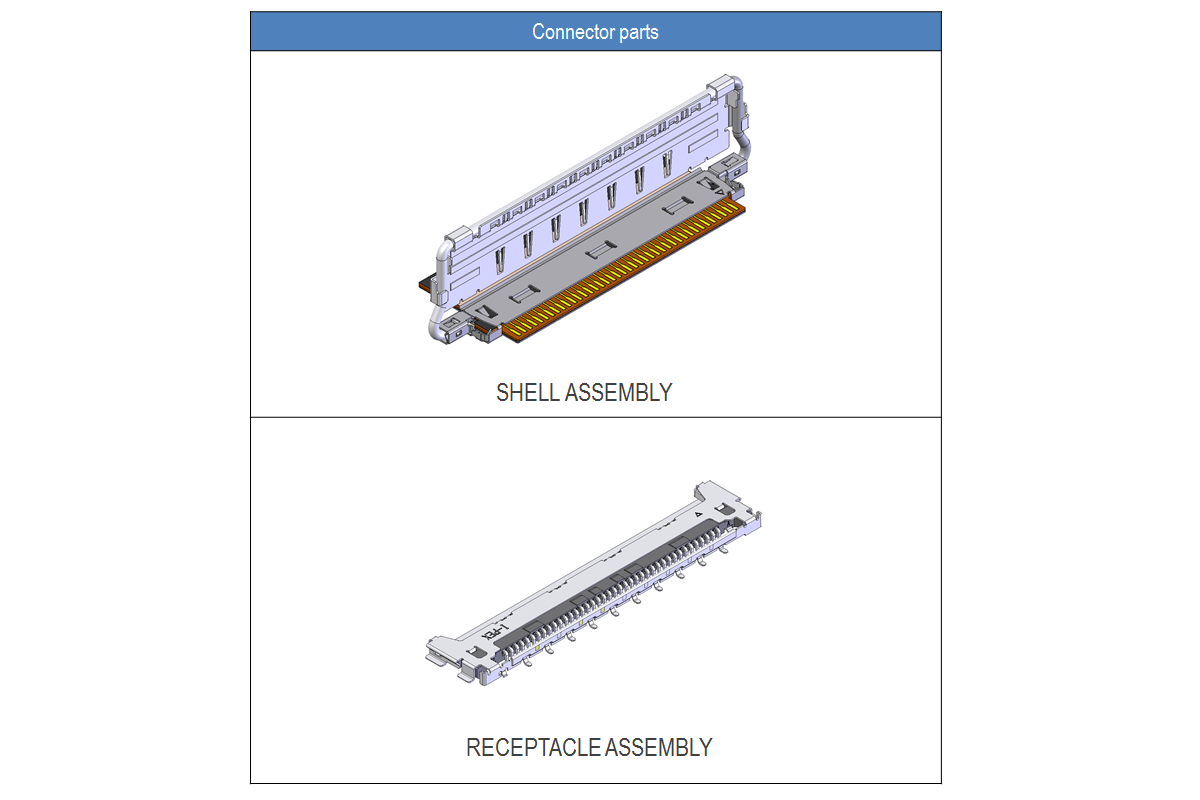

CABLINE-CA IIF RECOMMENDED PART NUMBERS
| Part Number Description | Pin count | Part Number | |
| SHELL ASSEMBLY | 40 | 20856-040T-01 | |
| 50 | 20856-050T-01 | ||
| RECEPTACLE | 40 | 20682-040E-02 | |
| 50 | 20682-050E-02 | ||
------------------------------------------------------------------------------------------------
4. Đầu nối IPEX Nhật Bản--Đầu nối nam loại FPC dòng IPEX 0,4mm pitch 20856 với tấm che chắn EMI Người bán sản phẩm này:
Đại lý bán [Đầu nối IPEX--Đầu nối nam loại FPC dòng IPEX 0,4mm pitch 20856 có tấm chắn EMI] và tất cả các sản phẩm đầu nối trong danh sách số vật liệu/mô hình và bảng trong mục 3; Nếu bạn muốn mua hoặc tìm hiểu những giải pháp sản phẩm dây nịt đầu nối và cáp mà chúng tôi có thể cung cấp, vui lòng liên hệ với chúng tôi thông qua các phương pháp sau.
