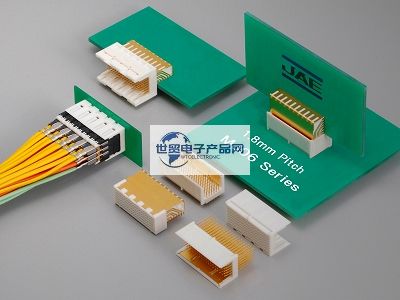

JAE | JAE Connector | Japan Avionics MJ06 Series Universal Gigabit Transmission Metric System Connector là một loại đầu nối tín hiệu tốc độ cao để truyền chênh lệch, tương thích với các thiết bị thuộc loại backplane/midplane. Nó có hiệu suất truyền tải tốc độ cao tuyệt vời, cấu trúc truyền tải cân bằng là lựa chọn lý tưởng cho truyền tải khác biệt và cho phép thiết kế chế độ lắp đặt đơn giản. Tương thích với kích thước lắp đặt IEC61076-4-101. Có thể sử dụng cùng một đầu nối tiêu chuẩn (gọi là đầu nối HM). Căn chỉnh tín hiệu cặp dây (cặp cạnh, khoảng cách 1,8 mm) và cấu trúc nối đất được tối ưu hóa cho truyền dẫn khác biệt tốc độ cao. Cấu trúc chân đối xứng ngăn chặn sự lệch giữa các cặp tín hiệu khác biệt. Phụ kiện phối hợp áp lực của đầu nối bên chân và bên ổ cắm (đường kính thành phẩm tương thích với đường kính 0,6 mm). Tối ưu hóa vị trí lỗ thông qua của chế độ đi dây bảng mạch. Tương thích với đầu nối lớn hơn với chiều cao 9mm. Bắt đầu từ bảng mạch, khoảng cách khe tối thiểu là 17 mm. Đặc điểm chính của nó là: thiết bị kết nối hệ thống truyền tải Gigabit thông dụng. Các ứng dụng chính là: thiết bị tự động hóa nhà máy, thiết bị sản xuất chất bán dẫn, các thiết bị kiểm tra và đo lường khác nhau, máy chủ/thiết bị lưu trữ, thiết bị truyền thông/mạng, thiết bị phát thanh truyền hình và thiết bị y tế.
1. Thông số kỹ thuật sản phẩm chính của đầu nối JAE | đầu nối hệ thống truyền Gigabit thông dụng dòng điện tử hàng không Nhật Bản MJ06:
| Number of Contacts | 120 pos. (signal+ground/ module) |
| Differential Impedance | 100 ohm +/- 15ohm (Tr=100ps [10-90%]) |
| Crosstalk | 5 % max. (Tr=100ps [10-90%]) |
| Rated Current | 1 A |
| Rated Voltage | 200 VACr.m.s. |
| Compliant Pin: Single Insertion Force | 100 N max. (after test) |
| Compliant Pin: Single Retention Force | 10 N min. (after test) |
| Applicable Board Thickness | 2.2 mm to 5.0 mm |
| Operating Temperature Range | -35 deg. C to +85 deg. C |
------------------------------------------------------------------------------------------------
2. Đầu nối JAE | JAE Nhật Bản | Đầu nối hệ thống truyền tải Gigabit thông dụng dòng điện tử hàng không Nhật Bản MJ06 Số/mẫu vật liệu chính:
| Product Name | Features | Number of Positions |
| MJ06-120FRP | General purpose gigabit transmission metric system connector, 120 pos., Socket | 120 pos. |
| MJ06-120MRP-1 | General purpose gigabit transmission metric system connector, 120 pos., Pin header | 120 pos. |
| MJ06-120MSP-A0-A | General purpose gigabit transmission metric system connector, 120 pos., Pin header | 120 pos. |
| MJ06-120MSP-A3-A | General purpose gigabit transmission metric system connector, 120 pos., Pin header | 120 pos. |
| MJ06-120MSP-A5-A | General purpose gigabit transmission metric system connector, 120 pos., Pin header | 120 pos. |
| MJ06-120S | General purpose gigabit transmission metric system connector, 120 pos., Shroud | 120 pos. |
------------------------------------------------------------------------------------------------
3. Đầu nối JAE Nhật Bản - JAE | Đầu nối hệ thống truyền tải Gigabit thông dụng dòng điện tử hàng không Nhật Bản MJ06 Người bán sản phẩm này:
Đại lý bán [ Đầu nối JAE Nhật Bản - JAE | Đầu nối hệ thống truyền Gigabit thông dụng dòng Avionics MJ06 Nhật Bản ] và tất cả các sản phẩm đầu nối (số vật liệu/mẫu) trong danh sách bảng trong mục 2; nếu bạn muốn mua hoặc tìm hiểu về các giải pháp sản phẩm đầu nối | dây cáp | dây cáp mà chúng tôi có thể cung cấp, vui lòng liên hệ với chúng tôi theo cách sau.
