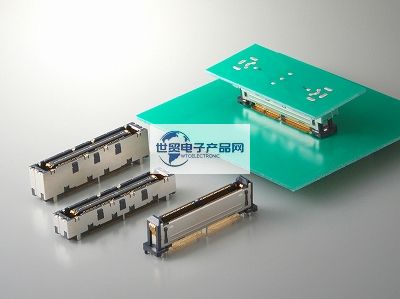

JAE | JAE Connector | Japan Avionics WD2 Series 0.5 mm Pitch PCI Express Connector là một thiết bị: thông qua cấu trúc giảm số pin, chiều dài theo hướng pitch được giảm xuống còn 2/3, chiều sâu cũng được giảm thiểu, Điều này sẽ giúp tiết kiệm không gian lắp đặt cho khách hàng, được thiết kế cho đường truyền nối tiếp tốc độ cao như PCI Express và cổng hiển thị, thanh tiếp đất bên ổ cắm, đối sách ESD (phóng điện tĩnh điện), có nhiều chiều cao và góc phối hợp để lựa chọn, chiều dài đường ray phối hợp theo hướng khoảng cách là 1,3 mm, chiều dài theo hướng ngang là 1,2 mm, 4pos. (2 cặp) được sử dụng để kết nối với nguồn điện ở khu vực dẫn hướng, mỗi cặp có công suất dòng điện 10a, tổng cộng 20a, cắm nóng hai hàng; Đặc điểm chính của nó là: thiết bị kết nối bến tàu tương thích với PCI Express.
1. Đầu nối JAE | JAE | Thông số kỹ thuật sản phẩm chính của đầu nối PCI Express có khoảng cách 0,5 mm dòng Avionics Nhật Bản WD2:
| Number of Positions | 100, 144 pos. |
| Contact Pitch | 0.5 mm |
| Operating Temperature Range | -40 deg. C to 85 deg. C |
| Rated Current | 0.5/ terminal, contacts for power 10 A/ pair |
| Contact Resistance | 190 milliohm max. |
| Dielectric Withstanding Voltage | 500 VACr.m.s. (1 minute) |
| Durability Mating Cycles | 10000 times |
------------------------------------------------------------------------------------------------
2. Đầu nối JAE | JAE của Nhật Bản | Đầu nối PCI Express có khoảng cách 0,5 mm của dòng Avionics WD2 của Nhật Bản Số/mẫu vật liệu chính:
| Product Name | Features | Number of Positions |
| WD2F100WB3AR300 | Docking connector compatible to PCI Express, 100 pos. (Signal terminal, +4 Power terminals), Receptacle | 100 pos. (Signal terminal, +4 Power terminals) |
| WD2F100WB5AR400 | Docking connector compatible to PCI Express, 100 pos. (Signal terminal, +4 Power terminals), Receptacle | 100 pos. (Signal terminal, +4 Power terminals) |
| WD2F144WB1R300 | Docking connector compatible to PCI Express, 144 pos. (Signal terminal, +4 Power terminals), Receptacle | 144 pos. (Signal terminal, +4 Power terminals) |
| WD2F144WB2R250 | Docking connector compatible to PCI Express, 144 pos. (Signal terminal, +4 Power terminals), Receptacle | 144 pos. (Signal terminal, +4 Power terminals) |
| WD2F144WB3R300 | Docking connector compatible to PCI Express, 144 pos. (Signal terminal, +4 Power terminals), Receptacle | 144 pos. (Signal terminal, +4 Power terminals) |
| WD2F144WB4R400 | Docking connector compatible to PCI Express, 144 pos. (Signal terminal, +4 Power terminals), Receptacle | 144 pos. (Signal terminal, +4 Power terminals) |
| WD2F144WB5R400 | Docking connector compatible to PCI Express, 144 pos. (Signal terminal, +4 Power terminals), Receptacle | 144 pos. (Signal terminal, +4 Power terminals) |
| WD2M100WB1AR300 | Docking connector compatible to PCI Express, 100 pos. (Signal terminal, +4 Power terminals), Plug | 100 pos. (Signal terminal, +4 Power terminals) |
| WD2M144WB2R300 | Docking connector compatible to PCI Express, 144 pos. (Signal terminal, +4 Power terminals), Plug | 144 pos. (Signal terminal, +4 Power terminals) |
------------------------------------------------------------------------------------------------
3. Đầu nối JAE Nhật Bản - JAE | Đầu nối PCI Express có khoảng cách 0,5 mm dòng Avionics WD2 Nhật Bản Người bán sản phẩm này:
Đại lý bán [ Japan JAE Connector - JAE | Japan Avionics WD2 Series 0.5mm PCI Express Connector ] và tất cả các sản phẩm đầu nối (số vật liệu/mô hình) trong danh sách bảng trong mục 2; Nếu bạn muốn mua hoặc tìm hiểu những giải pháp sản phẩm đầu nối, dây cáp, dây cáp mà chúng tôi có thể cung cấp, vui lòng liên hệ với chúng tôi theo cách dưới đây.
