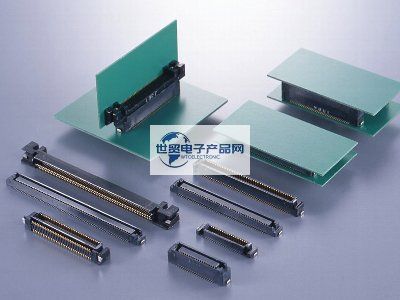

Đầu nối bảng với bảng - cung cấp JAE | Japan Avionics KX14/KX15 Series 0.8mm khoảng cách đầu nối bảng với bảng

Phân loại:Đầu nối thương hiệu

Đại lý chuyên nghiệp cung cấp: Kết nối | Dây dây nối | Sản phẩm cáp
JAE | JAE Connector | Japan Avionics KX14/KX15 Series 0.8mm Space-to-Plate Connector là một sản phẩm: thích hợp cho các ứng dụng từ thiết bị điện tử tiêu dùng đến thiết bị công nghiệp. Khoảng cách 0,8 mm cho kết nối giữa các tấm song với khoảng cách từ 4 đến 12 mm (gia tăng 1 mm), SMT, song/thẳng đứng đối với đầu nối tấm; đặc điểm chính của nó là: khoảng cách 0,8 mm, SMT, song/thẳng đứng, thích hợp cho các ứng dụng từ thiết bị điện tử tiêu dùng đến thiết bị công nghiệp. Thiết bị hướng dẫn phối hợp để định vị các điểm tiếp xúc. Các tiếp xúc dạng dải đảm bảo tính liên tục điện đáng tin cậy, chống lại lực vặn khớp nối. Phù hợp với cấu hình đóng gói tự động. Đủ bề mặt hấp thụ. Độ dài thiết bị đầu cuối mà bộ xử lý hình ảnh dễ dàng nhận ra. Khóa ma sát không quá nhạy cảm với độ rung và độ bền kéo. Các ứng dụng chính là: các thiết bị điện tử khác nhau bao gồm: thiết bị truyền thông, thiết bị phát sóng, thiết bị tự động hóa nhà máy, thiết bị y tế và thiết bị tự động hóa văn phòng.


1. Thông số kỹ thuật sản phẩm chính của đầu nối JAE | JAE | Japan Avionics KX14/KX15 series 0.8 mm spacing board to board connector:

Number   of Contacts20, 30, 40,   50, 60, 70, 80 pos.
Contact Pitch0.8 mm (2 rows)
Rated Current0.5 A/ terminal
Rated Voltage200 VACr.m.s., DC 300 V
Dielectric Withstanding Voltage500 VACr.m.s. (1 minute)
Insulation Resistance100 megohm min. (initial)
Contact Resistance70 milliohm max.
Durability500 times
Operating Temperature Range-40 deg. C to +85 deg. C

------------------------------------------------------------------------------------------------

2. Đầu nối JAE của Nhật Bản | Đầu nối JAE của Nhật Bản | Hàng không điện tử Nhật Bản KX14/KX15 Series 0.8 mm khoảng cách giữa các bảng/loại vật liệu chính:

KX14-20K2DEKX14-30K8DEKX14-50K5DEKX14-70K2DEKX14-80K8DE
KX14-20K2D-E1000EKX14-30K8D-E650EKX14-50K5D-E1000EKX14-70K2D-E1000EKX14-80K8D-E650E
KX14-20K5DEKX14-40K2DEKX14-50K8DEKX14-70K5DEKX15-20K2DE
KX14-20K5D-E1000EKX14-40K2D-E1000EKX14-50K8D-E650EKX14-70K5D-E1000EKX15-20K2D-E1000E
KX14-20K8DEKX14-40K5DEKX14-60K2DEKX14-70K8DEKX15-20K3DE
KX14-20K8D-E650EKX14-40K5D-E1000EKX14-60K2D-E1000EKX14-70K8D-E650EKX15-20K3D-E1000E
KX14-30K2DEKX14-40K8DEKX14-60K5DEKX14-80K2DEKX15-20K4DE
KX14-30K2D-E1000EKX14-40K8D-E650EKX14-60K5D-E1000EKX14-80K2D-E1000EKX15-20K4D-E1000E
KX14-30K5DEKX14-50K2DEKX14-60K8DEKX14-80K5DEKX15-20KLDLE
KX14-30K5D-E1000EKX14-50K2D-E1000EKX14-60K8D-E650EKX14-80K5D-E1000EKX15-20KLDL-E1000E

------------------------------------------------------------------------------------------------

3. Đầu nối JAE của Nhật Bản - JAE | Hàng không điện tử Nhật Bản KX14/KX15 Series 0.8 mm khoảng cách giữa các bảng nối với nhau Người bán sản phẩm này:

Đại lý bán [ Japan JAE Connector - JAE | Japan Avionics KX14/KX15 Series 0.8mm Space-to-Plate Connector ] và tất cả các sản phẩm đầu nối (số vật liệu/mẫu) trong danh sách bảng trong mục 2; Nếu bạn muốn mua hoặc tìm hiểu những giải pháp sản phẩm đầu nối, dây cáp, dây cáp mà chúng tôi có thể cung cấp, vui lòng liên hệ với chúng tôi theo cách dưới đây.
