Đầu nối dòng IPEX 0,35mm pitch 20697 với khối đầu cuối nguồn là: hỗ trợ truyền tải tốc độ cao (20 Gbps/làn) cấu trúc được che chắn hoàn toàn, có đầu cuối nguồn, pitch 0,35mm, chiều cao: 0,7mm; Thiết kế được che chắn hoàn toàn và nối đất đa điểm của ® ZenShield ngăn chặn rò rỉ EMI một cách hiệu quả; Truyền tốc độ cao, lý tưởng cho các ứng dụng USB4/Thunderbolt 4 (20 + Gbps/lane); Thiết bị đầu cuối nguồn hỗ trợ truyền dòng điện cao, 2.2A/Pin x 4; Khoảng cách tiếp xúc (mm): 0,350; Chiều cao: 0,75 Max (0,70 Nom.); Có sẵn với số chân: 28 34 42 56 62P với đầu nối từ khối đến bảng với đầu cuối nguồn.

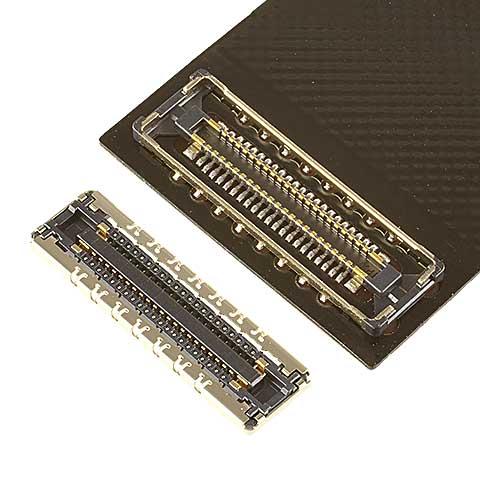

1, Chi tiết sản phẩm chính của I-PEX0.35mm pitch 20697 series với khối đầu cuối nguồn để kết nối bảng:

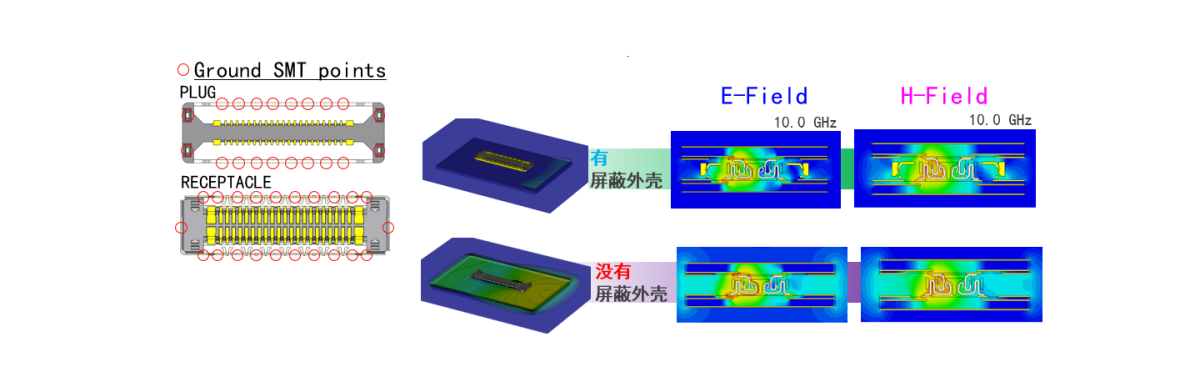

Thiết kế được che chắn hoàn toàn và nối đất đa điểm của ® ZenShield ngăn chặn rò rỉ EMI một cách hiệu quả:

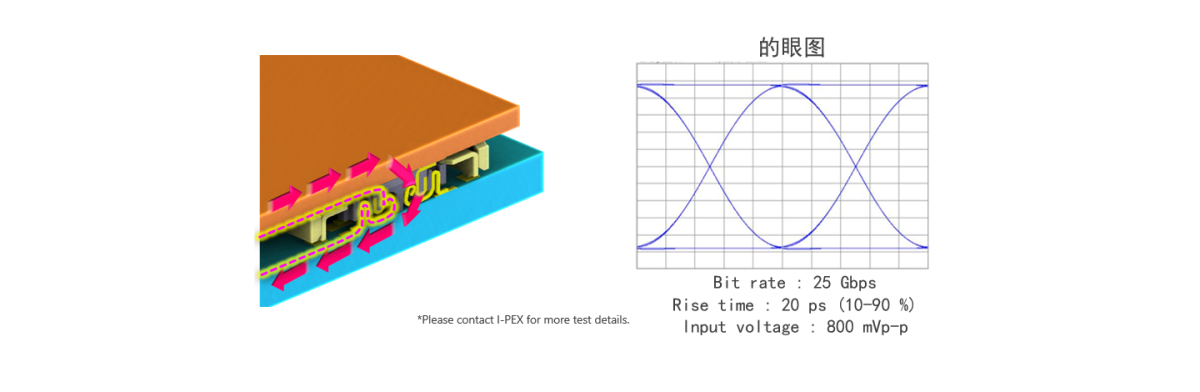

Truyền tốc độ cao, lý tưởng cho các ứng dụng USB4/Thunderbolt 4 (20+ Gbps/lane):

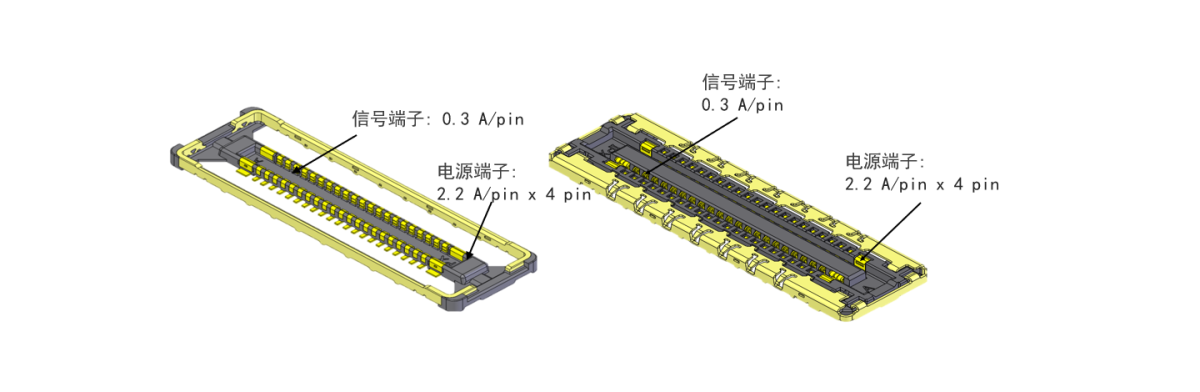

Thiết bị đầu cuối nguồn hỗ trợ truyền dòng điện cao, 2,2A/Pin x 4:
------------------------------------------------------------------------------------------------
2, thông số kỹ thuật của IPEX0.35mm pitch 20697 series với khối đầu cuối nguồn để kết nối bảng:
| Contact pitch | 0.35 mm |
| Height | 0.75 Max (0.70 Nom.) , |
| Pin count | 2834425662 |
| Depth | 3.70 mm |
| Width Formula | 4.89+(0.35*?p/2) mm |
| Contact type | signal plus power pins |
| Current rating | 0.3A / Signal pin2.2A / Power pin |
| Applicable Standards (Reference Only) | USB4 (20 Gbps/lane)USB 3.1 Gen 2 (10 Gbps)USB 3.1 Gen 1 (5 Gbps)eDP HBR 3 (8.1 Gbps)eDP HBR 2 (5.4 Gbps)eDP (2.7 Gbps)HDMI 2.0 (6 Gbps)V-By-One HS 1.4 (4 Gbps)MiPi standards |
| Full shielding (ZenShield®) | Yes |
| Other Features | Toàn bộ che chắn |
------------------------------------------------------------------------------------------------
3. Mẫu chính/số vật liệu chính của dòng I-PEX0.35mm pitch 20697 với đầu nối từ khối đầu cuối nguồn đến bảng:
NOVASTACK 35-HDP RECOMMENDED PART NUMBERS
| Part Number Description | Pin count (Signal) | Pin count (Power) | Part Number |
| PLUG | 28 | 4 | 20697-028E-01 |
| 34 | 4 | 20697-034E-01 | |
| 42 | 4 | 20697-042E-01 | |
| 56 | 4 | 20697-056E-01 | |
| 62 | 4 | 20697-062E-01 | |
| RECEPTACLE | 28 | 4 | 20698-028E-01 |
| 34 | 4 | 20698-034E-01 | |
| 42 | 4 | 20698-042E-01 | |
| 56 | 4 | 20698-056E-01 | |
| 62 | 4 | 20698-062E-01 |
OTHER NOVASTACK 35-HDP PART NUMBERS
| Part Number Description | Pin count (Signal) | Pin count (Power) | Part Number |
| PLUG (5,000 pcs/reel) | 42 | 4 | 20697-042E-01M |
| 56 | 4 | 20697-056E-01M | |
| 62 | 4 | 20697-062E-01M | |
| RECEPTACLE (5,000 pcs/reel) | 42 | 4 | 20698-042E-01M |
| 56 | 4 | 20698-056E-01M | |
| 62 | 4 | 20698-062E-01M |
------------------------------------------------------------------------------------------------
4. Đầu nối IPEX Nhật Bản--Đầu nối IPEX 0,35mm pitch 20697 series với khối đầu cuối nguồn đến bảng
