Phân loại：Đầu nối thay thế

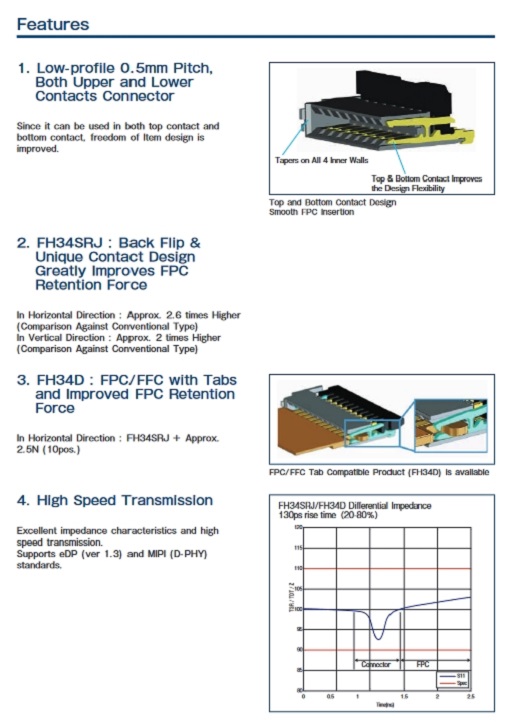

Tương thích/thay thế HRS | Hirose | Hirose | Hirose Connector | FH34D-4S-0.5SH FPC/FFC Connector là một loại đầu nối FPC/FFC có khoảng cách 0,5mm, chiều cao 1,0mm, tiếp xúc trên và dưới; Đặc tính và ưu điểm chính của nó là: 1. Khoảng cách 0,5 mm phẳng, đầu nối tiếp xúc trên và dưới; 2. FH34SRJ: Lật mặt sau và thiết kế tiếp xúc độc đáo giúp nâng cao đáng kể khả năng giữ FPC; 3. FH34D: FPC/FFC với miếng nối và cải thiện khả năng giữ FPC; 4. Truyền tải tốc độ cao; 5. Mở khóa giao hàng; 6. Dễ dàng cắm FPC/FFC; 7. Tương thích với FPC/FFC dày 0,3 mm; 8. Không có khu vực cấm hoa văn trên bề mặt dưới của đầu nối. (thiết kế quá khuôn); 9. Không halogen; 10. Tự động cài đặt. [ Cung cấp đầu nối HRS | Hirose | Hirose | FH34D-4S-0.5SH FPC/FFC thay thế ].
------------------------------------------------------------------------------------------------
1. Tương thích/thay thế HRS | Hirose Connector | Hirose | FH34 Series Connector FPC/FFC Connector Các thông số và thông số liên quan đến sản phẩm:
| Loại đầu nối | Ổ cắm | Khoảng cách lắp đặt | 0.5 mm |
| Chiều dài đầu nối (hướng khoảng cách) | 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0, 9.0, 10.0, 11.0, 12.0, 13.0, 14.0, 15.0, 17.0, 18.0, 19.0, 22.0, 24.5, 27.0 mm | Chiều cao đầu nối | 1.0 mm |
| Chiều rộng đầu nối (theo chiều dọc) | 3.8 mm | Vị trí điểm tiếp xúc | Tiếp điểm lên xuống. |
| ZIF/Non-O ZIF/LIF | ZIF | Giới thiệu FFC/FPC | Đầu nối FPC/FFC |
| Hướng cắm FPC/FFC | Trình độ | Hướng tấm di động. | Lưng. |
| Số PIN | 4, 5, 6, 7, 8, 9, 10, 11, 12, 14, 16, 18, 20, 22, 24, 26, 30, 32, 34, 40, 45, 50 | Số PIN khác | |
| Khoảng cách mở | 0.5 mm | (Phần cài đặt) Số cột | 1 |
| Quy cách truyền tải | USB3.1, eDP, MIPI, SATA, PCIe Gen 3, MIPI D-PHY, eDP1.3 | Tốc độ truyền | 10.0 Gbps |
| (Max) Phạm vi nhiệt độ | 105 ℃ | (Min.) Phạm vi nhiệt độ sử dụng | -55 ℃ |
| (AC) Điện áp định mức | AC 50.0 V | (DC) Điện áp định mức | DC 50.0 V |
| Dòng điện định mức | 0.5 A |
------------------------------------------------------------------------------------------------
2. Tương thích/thay thế đầu nối HRS | Hirose | Hirose | FH34 series đầu nối FPC/FFC thông số kỹ thuật sản phẩm:
------------------------------------------------------------------------------------------------
3. Tương thích/thay thế HRS | Hirose Connector | Hirose | FH34 Series Connector FPC/FFC Connector Product Number/Model List:
| FH34SRJ-4S-0.5SH | FH34SRJ-22S-0.5SH | FH34SRJ-20S-0.5SH | FH34SRJ-50S-0.5SH | FH34D-12S-0.5SH |
| FH34SRJ-5S-0.5SH | FH34SRJ-14S-0.5SH | FH34SRJ-30S-0.5SH | FH34SRJ-11S-0.5SH | FH34D-14S-0.5SH |
| FH34SRJ-6S-0.5SH | FH34SRJ-24S-0.5SH | FH34SRJ-32S-0.5SH | FH34D-4S-0.5SH | FH34D-16S-0.5SH |
| FH34SRJ-7S-0.5SH | FH34SRJ-16S-0.5SH | FH34SRJ-34S-0.5SH | FH34D-6S-0.5SH | FH34D-20S-0.5SH |
| FH34SRJ-8S-0.5SH | FH34SRJ-26S-0.5SH | FH34SRJ-40S-0.5S | FH34D-8S-0.5SH | FH34D-24S-0.5SH |
| FH34SRJ-9S-0.5SH | FH34SRJ-18S-0.5SH | FH34SRJ-45S-0.5SH | FH34D-10S-0.5SH | FH34D-30S-0.5SH |
| FH34SRJ-10S-0.5SH | FH34SRJ-12S-0.5SH |
------------------------------------------------------------------------------------------------
4. Đầu nối FPC/FFC - cung cấp sản phẩm thay thế đầu nối FPC/FFC tương thích HRS | FH34D-4S-0.5SH Người bán sản phẩm này:
Đại lý bán hàng cung cấp [ đầu nối FPC/FFC - cung cấp các sản phẩm thay thế đầu nối FPC/FFC tương thích HRS | FH34D-4S-0.5SH ] và đại lý chuyên nghiệp/sản xuất/bán các loại { đầu nối | dây cáp | sản phẩm cáp }; Nếu bạn muốn mua hoặc tìm hiểu những giải pháp sản phẩm đầu nối | dây cáp | dây cáp mà chúng tôi có thể cung cấp, vui lòng liên hệ với chúng tôi theo cách sau.
