Đầu nối FPC/FFC - cung cấp HRS tương thích | FH12S-40S-0.5SH FPC/FFC thay thế đầu nối

Phân loại:Đầu nối thay thế

Đại lý chuyên nghiệp cung cấp: Kết nối | Dây dây nối | Sản phẩm cáp

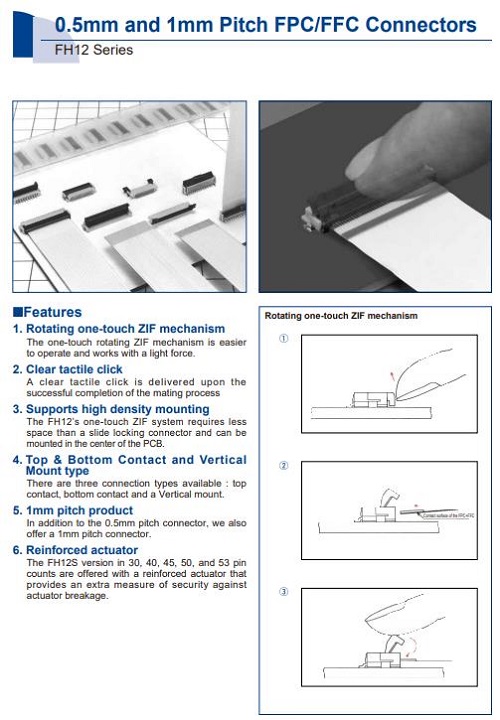

Tương thích/thay thế HRS | Hirose | Hirose | Đầu nối Hirose | Đầu nối FH12S-40S-0.5SH FPC/FFC là một loại: khoảng cách 0,5 mm, chiều cao 2,0 mm, tiếp xúc đáy, kiểu lật phía trước; các đặc tính và ưu điểm chính của nó là: 1. Cơ chế ZIF một chạm xoay; 2. Xúc cảm rõ ràng click vào; 3. Hỗ trợ lắp đặt mật độ cao; 4. Kiểu tiếp xúc lên xuống và kiểu lắp đặt thẳng đứng 5.; 5. Sản phẩm khoảng cách 1mm; 6. Động cơ tăng cường. [ Cung cấp đầu nối HRS | Hirose | Hirose | FH12S-40S-0.5SH FPC/FFC thay thế ].


------------------------------------------------------------------------------------------------
1. Tương thích/thay thế HRS | Hirose Connector | Hirose | FH12 Series Connector FPC/FFC Các thông số và thông số liên quan đến sản phẩm:

Loại đầu nối Ổ cắm Khoảng cách lắp đặt 0.5, 1.0 mm
Chiều dài đầu nối (hướng khoảng cách) 6.4, 7.1, 8.1, 8.4, 9.1, 9.4, 9.5, 9.6, 9.9, 10.1, 10.5, 10.6, 10.9, 11.1, 11.4, 11.6, 11.9, 12.0, 12.1, 12.4, 12.5, 12.6, 13.1, 13.4, 13.5, 13.6, 14.1, 14.4, 14.5, 15.1, 15.4, 15.5, 15.6, 16.1, 16.4, 16.5, 16.6, 17.1, 17.5, 18.1, 18.4, 18.5, 19.0, 19.1, 19.4, 19.5, 19.9, 20.1, 20.4, 20.5, 20.6, 21.0, 21.1, 21.4, 21.5, 21.6, 22.1, 22.5, 23.4, 23.9, 24.1, 24.4, 24.5, 25.5, 25.9, 26.6, 27.0, 27.9, 28.4, 29.1, 29.5, 30.6, 33.4 mmChiều cao đầu nối 2.0, 2.4, 4.85 mm
Chiều rộng đầu nối (theo chiều dọc) 4.85, 6.4, 7.0 mmVị trí điểm tiếp xúc Tiếp điểm dưới, tiếp điểm trên, loại thẳng đứng
ZIF/Non-O ZIF/LIFZIFGiới thiệu FFC/FPC Đầu nối FPC/FFC
Hướng cắm FPC/FFC Loại ngang, dọc Hướng tấm di động. Mặt trước, loại thẳng đứng
Số PIN 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 22, 24, 25, 26, 28, 29, 30, 32, 33, 34, 35, 36, 40, 42, 45, 49, 50, 53, 60Số PIN khác
Khoảng cách mở 0.5, 1.0 mm(Phần cài đặt) Số cột 1
Quy cách truyền tải
Tốc độ truyền
(Max) Phạm vi nhiệt độ 85 ℃(Min.) Phạm vi nhiệt độ sử dụng -40 ℃
(AC) Điện áp định mức AC 50.0 V(DC) Điện áp định mức DC 50.0 V
Dòng điện định mức 0.5 A

------------------------------------------------------------------------------------------------
2. Tương thích/thay thế đầu nối HRS | Hirose | Hirose | FH12 series đầu nối FPC/FFC thông số kỹ thuật sản phẩm:


------------------------------------------------------------------------------------------------
3. Tương thích/thay thế HRS | Hirose Connector | Hirose | FH12 Series Connector FPC/FFC Connector Product Number/Model List:

FH12-6S-0.5SHFH12-25S-0.5SHFH12S-45S-0.5SHFH12A-33S-0.5SHFH12-20S-0.5SVA
FH12-8S-0.5SHFH12-26S-0.5SHFH12S-50S-0.5SHFH12A-34S-0.5SHFH12-22S-0.5SVA
FH12-10S-0.5SHFH12-28S-0.5SHFH12S-53S-0.5SHFH12A-36S-0.5SHFH12-24S-0.5SVA
FH12-11S-0.5SHFH12-30S-0.5SHFH12A-10S-0.5SHFH12A-40S-0.5SHFH12-26S-0.5SVA
FH12-12S-0.5SHFH12-32S-0.5SHFH12A-12S-0.5SHFH12A-42S-0.5SHFH12-30S-0.5SVA
FH12-13S-0.5SHFH12-33S-0.5SHFH12A-15S-0.5SHFH12A-45S-0.5SHFH12-32S-0.5SVA
FH12-14S-0.5SHFH12-34S-0.5SFH12A-18S-0.5SHFH12A-50S-0.5SHFH12-33S-0.5SVA
FH12-15S-0.5SHFH12-35S-0.5SHFH12A-20S-0.5SHFH12-6S-0.5SVAFH12-34S-0.5SVA
FH12-16S-0.5SHFH12-36S-0.5SHFH12A-22S-0.5SHFH12-10S-0.5SVAFH12-36S-0.5SVA
FH12-17S-0.5SHFH12-40S-0.5SHFH12A-24S-0.5SHFH12-12S-0.5SVAFH12-40S-0.5SVA
FH12-18S-0.5SHFH12-45S-0.5SHFH12A-26S-0.5SHFH12-13S-0.5SVAFH12-45S-0.5SVA
FH12-19S-0.5SHFH12-50S-0.5SHFH12A-28S-0.5SHFH12-15S-0.5SVAFH12-49S-0.5SVA
FH12-20S-0.5SHFH12-53S-0.5SHFH12A-29S-0.5SHFH12-16S-0.5SVAFH12-50S-0.5SVA
FH12-22S-0.5SHFH12S-30S-0.5SHFH12A-30S-0.5SHFH12-17S-0.5SVAFH12-60S-0.5SVA
FH12-24S-0.5SHFH12S-40S-0.5SHFH12A-32S-0.5SHFH12-18S-0.5SVA

------------------------------------------------------------------------------------------------

4. Đầu nối FPC/FFC - Cung cấp sản phẩm thay thế đầu nối FPC/FFC tương thích HRS | FH12S-40S-0.5SH Người bán sản phẩm này:

Đại lý bán hàng cung cấp [ đầu nối FPC/FFC - cung cấp các sản phẩm thay thế đầu nối FPC/FFC tương thích HRS | FH12S-40S-0.5SH ] và đại lý chuyên nghiệp/sản xuất/bán các loại { đầu nối | dây cáp | sản phẩm cáp }; Nếu bạn muốn mua hoặc tìm hiểu những giải pháp sản phẩm đầu nối | dây cáp | dây cáp mà chúng tôi có thể cung cấp, vui lòng liên hệ với chúng tôi theo cách sau.
